Đối với những bạn học hoặc thực hành nhiều về công nghệ hay máy móc chắc chắn đã không còn xa lạ với cuộn cảm âm tần. Tuy nhiên không phải ai cũng hiểu rõ về bộ phận này. Vậy cuộn cảm âm tần là gì và có cấu tạo ra sao? Hãy cùng DINHNGHIA.com.vn tìm hiểu qua bài viết dưới đây nhé!
Nội dung bài viết
Cuộn cảm âm tần là gì?
Định nghĩa
Cuộn cảm âm tần (audio frequency inductor) là một loại cuộn cảm được thiết kế để hoạt động ở dải tần số âm thanh, khoảng từ 20 Hz đến 20 kHz, đây là dải tần nghe được của con người. Cuộn cảm âm tần thường được sử dụng trong các mạch điện tử âm thanh, chẳng hạn như amplifiers, loa, bộ lọc âm tần, và các hệ thống xử lý âm thanh khác.
Cấu tạo

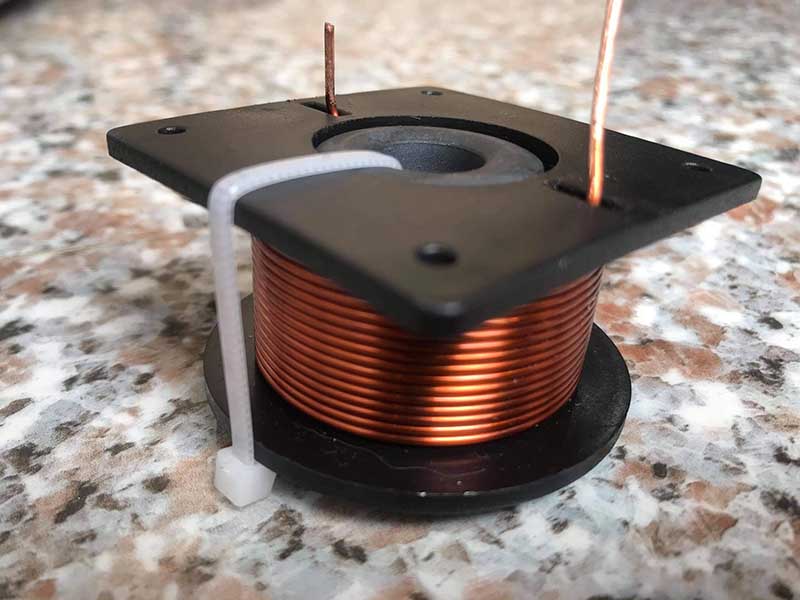

Cuộn cảm âm tần có cấu tạo bởi một cuộn dây dẫn quấn thành nhiều vòng, lõi được làm từ lõi sắt từ, nhờ vào cấu tạo này và phạm vi sử dụng mà ta có thể phân biệt cuộn cảm âm tần với cao tần và trung tần.
- Dây dẫn (duộn dây): Là thành phần chính của cuộn cảm, thường được làm từ dây đồng có độ tinh khiết cao để giảm điện trở và tối ưu hóa hiệu suất. Dây này được quấn quanh một lõi nhiều vòng theo một cách có tổ chức.
- Lõi cuộn cảm: Lõi của cuộn cảm có thể được làm từ không khí, sắt, ferrite, hoặc các vật liệu khác. Lõi không khí không có chất sắt hoặc ferrite và thường có tổn hao thấp, trong khi lõi ferrite hoặc sắt cung cấp độ từ thẩm cao hơn, giúp tăng cảm kháng cho cuộn cảm. Lựa chọn vật liệu lõi phụ thuộc vào yêu cầu về đáp ứng tần số và ứng dụng cụ thể.
- Vỏ bảo vệ: Cuộn cảm thường được bao bọc trong vỏ bảo vệ hoặc cách điện để ngăn chặn hỏng hóc và giảm nhiễu điện từ. Vỏ này cũng giúp bảo vệ cuộn dây khỏi các yếu tố môi trường và giữ cho các vòng dây ổn định.
- Đầu nối hoặc chân kết nối: Để dễ dàng tích hợp vào mạch, cuộn cảm sẽ có các đầu nối hoặc chân kết nối. Các đầu này cho phép cuộn cảm kết nối với các thành phần khác của mạch điện.
Các đại lượng của cuộn cảm âm tần
Hệ số tự cảm
Là một suất điện động xuất hiện khi có dòng điện biến thiên chạy qua. Đây là đại lượng đặc trưng cho suất điện động cảm ứng của cuộn dây, ký hiệu của nó là L.
Công thức hệ số tự cảm: L- R.4.3,14.n2.S.10-7I
Trong đó:
- L: Là hệ số tự cảm của cuộn cảm âm tần và có đơn vị là Henry (H)
- n: Là tổng số vòng dây của cuộn cảm âm tần.
- l: Là tổng chiều dài của cuộn dây và được tính bằng mét (m)
- S: Là tiết diện của lõi cuộn dây, đơn vị m2
- μr: Là hệ số của vật liệu được dùng để làm lõi cuộn cảm.
Cảm kháng
Cảm kháng là một đại lượng áp dụng đối với dòng điện xoay chiều, đặc trưng cho sự cản trở dòng điện của cuộn dây có ký hiện là ZL
Công thức: ZL=2.f.L
- Dòng điện một chiều: f = 0, suy ra ZL=0.
- Dòng điện xoay chiều: f tỉ lệ thuận với ZL.
Trong đó:
- ZL: là cảm kháng của cuộn cảm âm tần, đơn vị là Ω
- f: là tần số và có đơn vị là Hz
- L: là hệ số tự cảm của cuộn cảm (đơn vị H).
Điện trở thuần của cuộn cảm
Đây là một đại lượng có thể đo điện trở được bằng đồng hồ vạn năng. Một cuộn cảm âm tần có chất lượng tốt thì điện trở thuần (điện trơ tổn hao) của cuộn cảm sẽ tương đối nhỏ so với cảm kháng. Đây là một yếu tố quan trọng ảnh hưởng đến hiệu suất của cuộn cảm, đặc biệt trong các ứng dụng âm thanh.
Tính chất nạp, xả của cuộn cảm
Nó là cuộn dây nạp năng lượng, hoạt động khi có dòng điện xoay chiều chạy qua, lúc này cuộn cảm sẽ nạp một năng lượng dưới dạng từ trường, được ký hiện là W.
Công thức: W=LI^2/2
Trong đó:
- W: Là năng lượng được nạp (đơn vị là June)
- L: Là hệ số tự cảm của cuộn dây (đơn vị H)
- I: Là cường độ dòng điện chạy qua mạch (đơn vị A).
Công dụng chính của cuộn cảm âm tần
Cuộn cảm âm tần có nhiều điểm tương đồng với tụ điện, liên quan đến việc kìm hãm sự biến thiên của dòng điện xoay chiều, đảm bảo sự điều hòa trong hoạt động của thiết bị. Bên cạnh đó nó còn chứa thế năng từ trường, nhờ vậy nó mang đến tác dụng như một dây dẫn để dẫn điện.
Do tần số của cuộn cảm tỉ lệ thuận với cảm kháng, vì thế cuộn cảm âm tần có thể lọc nhiễu trong các mạch nguồn. Khi ghép cuộn cảm nối tiếp hoặc song song với tụ có thể tạo thành mạch cộng hưởng.

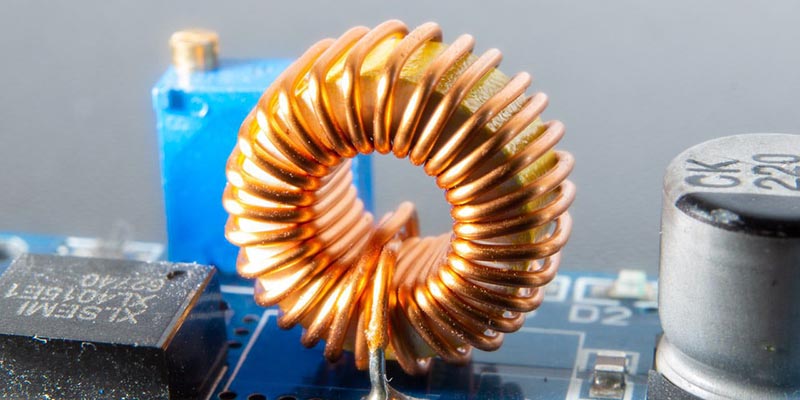

Ứng dụng của cuộn cảm âm tần
Nhờ vào các công dụng của mình nên cuộn cảm âm tần có tính ứng dụng khá cao. Đặc biệt là trong các mạch, cuộn cảm âm tần được dùng để lọc nhiễu trong các mạch nguồn. Ngoài ra, cuộn cảm âm tần còn được dùng để tạo ra mạch cộng hưởng.
Cuộn cảm âm tần là một thành phần quan trọng trong việc thiết kế và tối ưu hóa hệ thống âm thanh, từ giai đoạn sản xuất thiết bị cho đến cải thiện chất lượng âm thanh cuối cùng trong hệ thống nghe. Sự linh hoạt và khả năng điều chỉnh tần số của chúng làm cho cuộn cảm trở thành một thành phần không thể thiếu trong nhiều ứng dụng liên quan đến âm thanh và điện tử.
Xem thêm:
- Tính chất vật lý của kim loại: Lý thuyết và Các dạng bài tập
- Định nghĩa từ trường là gì? Công thức tính năng lượng từ trường
- Định nghĩa dòng điện một chiều, dòng điện không đổi trong vật lý
Vừa rồi DINHNGHIA.com.vn vừa giúp các bạn tìm hiểu về khái niệm của cuộn cảm âm tần là gì, cũng như một vài ứng dụng của linh kiện này. Mong rằng đây là những kiến thức bổ ích và thú vị dành cho các bạn. Nếu có bất kỳ thắc mắc nào, bạn hãy bình luận bên dưới bài viết này nhé!
