Khi đi mua máy tính, chắc chắn bạn đã từng nghe qua cổng kết nối HDMI. Vậy liệu bạn có hiểu được cổng kết nối HDMI là gì? Có tất cả bao nhiêu loại hay chưa? Hãy để DINHNGHIA giúp bạn giải đáp những thắc mắc qua bài viết dưới đây nhé!
Nội dung bài viết
HDMI là gì?
High-Definition Multimedia Interface là tên gọi đầy đủ của HDMI, mang ý nghĩa là giao diện đa phương tiện với độ phân giải cao.
HDMI mang lại độ tiện lợi rất cao cho người dùng, khi chỉ với một sợi cáp, các bạn có thể truyền tải hình ảnh, âm thanh hay video đến màn hình tivi, máy tính,… Bên cạnh đó, HDMI sẽ đảm bảo được độ phân giải tốt nhất khi truyền từ thiết bị này sang thiết bị khác.
Cấu tạo và nguyên lý hoạt động của cáp HDMI

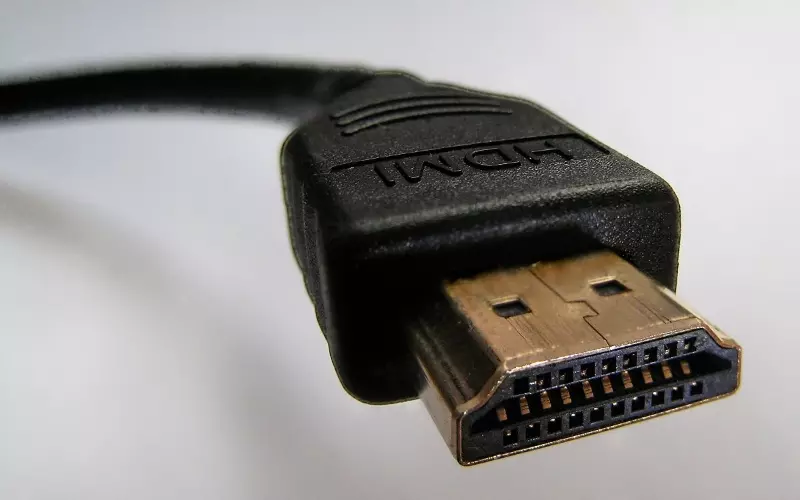

Cấu tạo của HDMI
Cấu tạo thông thường của HDMI bao gồm 19 chân, mỗi chân sẽ đảm nhận những nhiệm vụ khác nhau và trong quá trình các bạn truyền dữ liệu sẽ cần phải tuân thủ theo một số quy tắc nhất định. Các bạn có thể dựa vào các kích thước chính:
- HDMI tiêu chuẩn (standard): Chuẩn A (đây là chuẩn thông dụng và phổ biến nhất).
- Mini HDMI: Chuẩn C.
- Micro HDMI: Chuẩn D.
- Các ứng dụng tự động: Chuẩn E.
Các bạn hoàn toàn có thể yên tâm sử dụng cáp HDMI để truyền dữ liệu từ thiết bị này sang thiết bị khác, vì cáp HDMI thường được hỗ trợ chất lượng âm thanh chuẩn phòng thu.
Nguyên lý hoạt động của cáp HDMI
- Chân 1 – 9: 9 chân này của HDMI đều sẽ được chia cho 3 kênh dữ liệu TMDS thông tin về mặt hình ảnh và âm thanh. Với 9 chân này, sẽ giúp việc chuyển đổi dữ liệu hạn chế được sai số một cách thấp nhất. Mỗi kênh TMDS sẽ có 3 dây riêng biệt với các giá trị -/+ và có thêm một tiếp đất mát hoặc chắn tín hiệu.
- Chân 10 – 12: Hai chân có chức năng chính là truyền dữ liệu đến kênh TMDS clock, giúp đồng bộ hóa các tín hiệu.
- Chân 13: Đây là kênh kiểm soát lượng điện tiêu thụ CES, có nhiệm vụ gửi lệnh và kiểm soát tất cả các dữ liệu được kết nối với những thiết bị khác.
- Chân 14: Chân 14 có tác dụng lưu trữ các tình huống cần dùng tới trong tương lai.
- Chân 15 – 16: Hai chân này là chân chuyên dụng DDC, với khả năng hiển thị dữ liệu và thường sử dụng hai chân này cho những thông tin giao tiếp EDIC và là trung gian cho các thiết bị.
- Chân 17: Đây là kênh CEC và DDC với chức năng như một rào chắn.
- Chân 18: Chân 18 chứa nguồn điện +5V.
- Chân 19: Chân cuối cùng hay còn gọi là chân nóng có nhiệm vụ bảo vệ và giúp giám sát những dòng điện tăng giảm và các hoạt động rút, cắm dây.
Cách phân loại cáp HDMI
Theo tốc độ kết nối
| Cáp HDMI | Hỗ trợ độ phân giải |
| HDMI tiêu chuẩn | 1080i/60Hz |
| HDMI tốc độ cao | 1080p Tính năng Deep Color, định dạng 3D (theo chuẩn 1.4). |
| HDMI chuẩn có Ethernet | Tương tự HDMI chuẩn nhưng có thêm đường Ethernet. |
| HDMI tốc độ cao có Ethernet | Tương HDMI tốc độ cao nhưng có thêm đường Ethernet. |
| HDMI Automotive | Kết nối thiết bị phát HDMI với thiết bị HDMI trong xe hơi. |
| HDMI 1.4 | Tích hợp dây Ethernet, cho phép truyền tải âm thanh hai chiều. |
| HDMI 2.0 | Tốc độ kết nối và truyền dẫn mạnh mẽ, sử dụng phổ biến cho các tivi hiện đại. |
Theo sự tương thích với các thiết bị
| Cáp HDMI | Tương thích với các thiết bị |
| HDMI tiêu chuẩn | Phù hợp với tất cả các thiết bị như tivi, máy tính, laptop,… |
| Mini HDMI | Card màn hình, máy ảnh,… |
| Micro HDMI | Điện thoại thông minh, máy tính bảng,.. |
| HDMI MHL | Chiếu hình ảnh từ thiết bị di động (điện thoại, máy tính bảng) có hỗ trợ MHL lên màn hình lớn, phổ biến nhất là tivi. |
| HDMI ARC | Người dùng có thể xuất ngược âm thanh, hình ảnh từ tivi sang loa. Sử dụng trong tivi với loa, amply và dàn âm thanh. |
| Cáp HDMI STB | Sử dụng trên tivi hỗ trợ kết nối tivi với các loại đầu thu tín hiệu, cho chất lượng hình ảnh và âm thanh tốt hơn. |
Ưu và nhược điểm của HDMI
Để các bạn có thể dễ dàng lựa chọn được dây cáp HDMI ưng ý, các bạn nên tham khảo qua các ưu và nhược điểm của loại cáp này:
Ưu điểm
- Khả năng truyền tải hình ảnh với độ phân giải full HD 60 khung hình/giây.
- Chỉ với một sợi cáp kết nối, có thể truyền tải tất cả hình ảnh, âm thanh hay video.
- Chất lượng âm thanh phát ra chuẩn phòng thu, giúp các bạn có những trải nghiệm tuyệt vời khi xem phim và nghe nhạc.
- Cáp có kích thước nhỏ gọn, không chiếm nhiều diện tích, giảm được kích cỡ và có tính thẩm mỹ cao.
- Kết nối một cách dễ dàng và đơn giản giữa cáp HDMI và các thiết bị khác, thuận lợi cho quá trình làm việc và học tập của các bạn.
Nhược điểm
- So với cáp VGA, HDMI sẽ có giá thành cao hơn.
- Nếu sử dụng trong thời gian dài, ổ cắm sẽ dễ bị lỏng và làm đường truyền không được ổn định vì cáp HDMI không có khóa cắm.

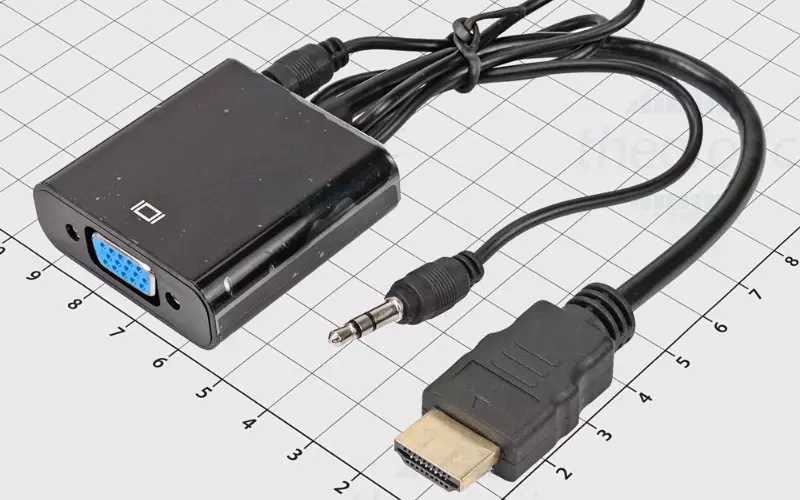

- Hiện nay, cáp HDMI chưa được phổ biến ở một số cơ quan, trường học vì đa số đều sử dụng cáp VGA. Vậy nên, cần có một cáp để chuyển từ cổng HDMI sang cổng VGA.

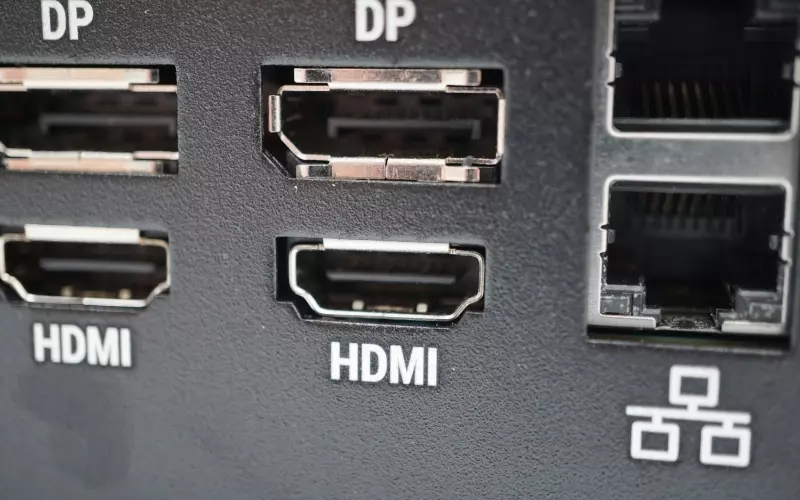

So sánh cổng HDMI với cổng VGA
| HDMI | VGA | |
| Cấu tạo | 19 chân nhỏ. | 15 chân cắm, xếp thành 3 hàng và mỗi hàng gồm 5 chân. |
| Độ phân giải | Độ phân giải cao, lên đến: 4K và 8K. | Độ phân giải không được cao bằng cổng HDMI. Cao nhất lên đến Full – HD 1920 x 1080 pixels. |
| Chất lượng hình ảnh hiển thị | Chuẩn sắc nét và rõ ràng. | Không được sắc nét như cổng HDMI. |
| Dữ liệu truyền tải | Cả mặt hình ảnh và âm thanh. | Chỉ có hình ảnh. |
| Mức độ tương thích | Tương thích với nhiều loại thiết bị điện tử hiện có ở thị trường. | Không thể tương thích với các thiết bị điện tử nhỏ như điện thoại, máy tính bảng,… . |
| Giá cả | So với dây kết nối cổng VGA, thì dây kết nối cổng HDMI có giá thành cao hơn. | Dây kết nối với cổng VGA có giá rẻ hơn dây HDMI. |

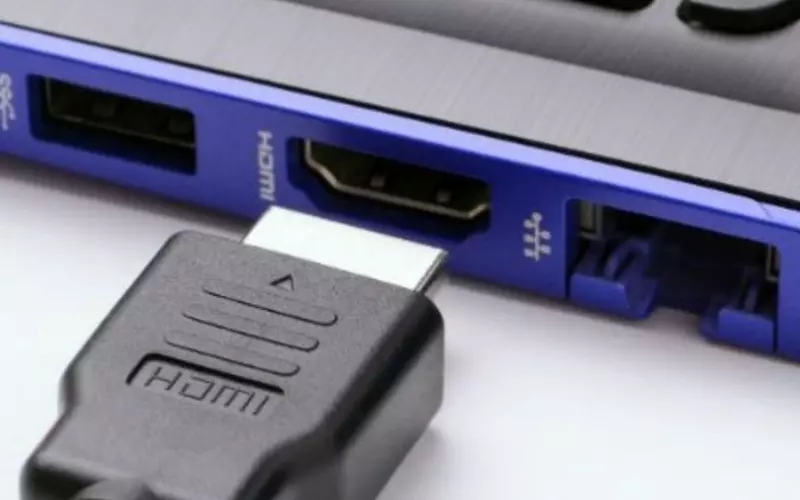

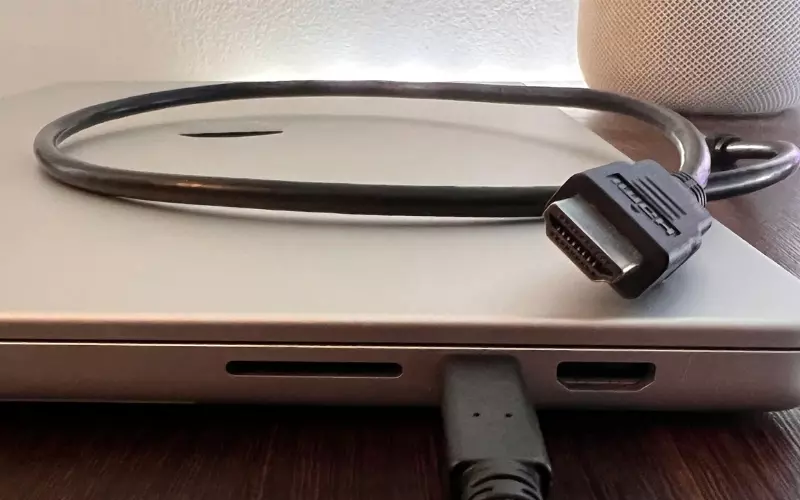

Cách kết nối lạptop với tivi thông qua cổng HDMI
Để kết nối laptop với tivi thông qua cổng HDMI, các bạn nên đảm bảo các thiết bị này có sử dụng hoặc được hỗ trợ để kết nối cổng HDMI.
- Bước 1: Đầu tiên, các bạn nối 1 đầu cáp vào cổng HDMI trên laptop, và đầu còn lại thì các bạn nối với cổng HDMI của tivi. Các bạn có thể tùy chỉnh vị trí của laptop và tivi cho phù hợp với chiều dài của dây cáp.
- Bước 2: Tiếp theo, bạn dùng remote để bấm nút nguồn vào của tivi > rồi nhấn chọn HDMI (khi đó, dòng lệnh này sẽ xuất hiện thêm một lệnh gõ vào).
- Bước 3: Sau đó, cả hai thiết bị sẽ tự động kết nối với nhau. Nhưng nếu sau 15 giây, mà các thiết bị vẫn chưa có dấu hiệu nhận cáp, thì các bạn có thể nhấn tổ hợp phím Windows + P trên laptop > rồi nhấn Duplicate để ghép nối.
- Bước 4: Cuối cùng, các bạn có thể lựa chọn một bộ phim yêu thích để thưởng thức trên laptop và bộ phim sẽ được hiển thị trên màn hình rộng của tivi.
Cách kết nối điện thoại với tivi qua cổng HDMI
- Bước 1: Bạn cần chuẩn bị một bộ cáp kết nối HDMI hay MHL.
- Bước 2: Tiếp theo các bạn lần lượt cắm từng đầu cáp kết nối vào điện thoại, cụ thể:
- Đầu nối nhỏ cắm vào cổng sạc điện thoại.
- Đầu dây HDMI sẽ cắm vào cổng HDMI của tivi.
- Và đầu dây còn lại sẽ cắm vào cổng USB.
- Bước 3: Cuối cùng, bạn dùng điều khiển tivi nhấn chọn nút nguồn vào, rồi chọn mục Input list. Tiếp theo, chọn biểu cổng HDMI/MHL và các bạn đợi vài giây để hai thiết bị kết nối với nhau.
Xem thêm:
- Cổng DVI là gì? Phân biệt cổng DVI với HDMI, VGA, DisplayPort
- HDCP là gì? Lợi ích khi sử dụng HDCP ngăn chặn sao chép bạn nên biết
- Network Adapter là gì? Cách xem cài đặt mạng chính xác chi tiết
Hy vọng rằng, với những thông tin vừa mang đến cho các bạn, đã giúp các bạn hiểu được cổng sạc HDMI là gì. Qua bài viết trên, DINHNGHIA hy vọng các bạn sẽ có thể lựa chọn được cho bản thân cổng HDMI thích hợp nhé!
